CARACTERÍSTICAS DEL ECG NORMAL
Ante un ECG hay que estudiar sistemáticamente diferentes parámetros, para lo cual se deben conocer los límites normales de cada uno de ellos.
Frecuencia cardíaca. El ritmo sinusal normal en reposo oscila entre 60 y 100 lat/min. La frecuencia cardíaca en el ECG se puede medir aproximadamente de acuerdo con el número de espacios de 0,20 seg que hay en un ciclo RR (tabla 3.5) o de ciclos RR que hay en 6 seg y multiplicarlo por 10 o también mediante una regla adecuada.
Ritmo. Puede ser sinusal o ectópico. Se considera sinusal cuando la onda P es positiva en DI, DII y aVF y negativa en aVR, y va seguida de un complejo QRS con intervalo PR, en el adulto, igual o mayor a 0,12 seg. Este intervalo PR puede ser menor si existe un síndrome de preexcitación.
Intervalo y segmento PR. Los valores normales del intervalo PR en el adulto son de 0,12-0,20 seg (hasta 0,22 seg en el anciano). Intervalos PR mayores se ven en casos de bloqueo auriculoventricular (AV) y menores en el síndrome de preexcitación y en distintas arritmias.
Intervalo QT. Normalmente su valor no debe ser superior, en más o en menos, al 10% del valor que le corresponde según la frecuencia cardíaca. El intervalo QT largo se puede ver en el síndrome QT largo congénito, en la insuficiencia cardíaca y coronaria, en trastornos electrolíticos y tras la ingestión de determinados fármacos. El intervalo QT corto se observa en casos de repolarización precoz, como efecto de la digital, entre otros.

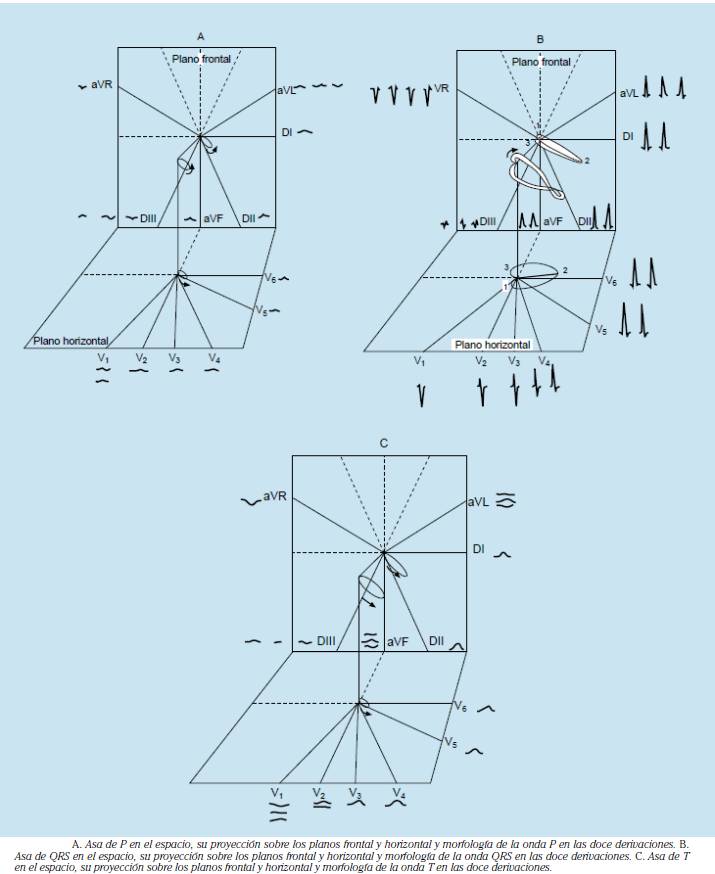

Onda P. Normalmente su altura no debe superar los 2,5 mm y su anchura los 0,10 seg. Es redondeada. Su morfología varía según las derivaciones (ver imagen superior A).
Complejo QRS. La morfología varía de acuerdo con las distintas derivaciones, como puede verse en la imagen superior B. Normalmente su anchura es inferior a 0,10 seg y la altura de la R no es superior a 25 mm en las derivaciones V5 y V6, ni a 20 mm en DI ni a 15 mm en aVL. Por otra parte, la onda Q no suele superar el 25% de la R siguiente, aunque hay excepciones, sobre todo en DIII, aVL y aVF, y debe ser estrecha (menor de 0,04 seg).
Onda T. En principio, en el adulto, la onda T es positiva en todas las derivaciones menos en aVR (por caer el asa de T en el hemicampo negativo de dicha derivación). A menudo es también negativa o aplanada en V1; en DIII y aVF la onda T puede ser aplanada o incluso negativa (ver imagen superior C). En el niño es normal que la onda T sea negativa en las precordiales derechas (repolarización infantil).
Onda U. En alguna ocasión se observa, después de la onda T, una pequeña onda que normalmente tiene la misma polaridad que la onda T.
Eje eléctrico. Valores normales. Se denomina eje eléctrico de P, QRS y T (ÂP, ÂQRS y ÂT) al vector resultante de las fuerzas creadas durante los procesos respectivos de despolarización auricular y despolarización y repolarización ventriculares.
ÂP: en más del 90% de los casos normales se halla entre +30° y +70°.
ÂQRS: generalmente oscila entre 0° y + 90°, aunque puede situarse más a al izquierda, en pícnicos, y más a la derecha, en asténicos.
